1.系統概述
　　迅捷光通科技有限公司基于分布式光纖傳感技術研制開發的新型分布式光纖測溫系統，可以實現對電纜溫度的連續在線監測和火災報警。
　　該系統主要由測溫光纖、測溫主機、工控機、上位機監控軟件等組成，如圖所示。單通道光纖測溫主機，測量回路的A、B、C三相電纜溫度，光纖走向如圖所示。


　　我公司的FET-8608L型光纖測溫主機最大單機測試容量為8通道/10公里。根據項目要求，我們選擇8通道測溫主機。1、2、3通道每通道分別監控第一回路的A、B、C三相電纜溫度，4、5、6通道每通道分別監控第二回路的A、B、C三相電纜溫度，7通道監測隧道環境溫度、8通道做冗余擴展。測溫主機的輸出信號送到上位機進行集中顯示和報警輸出，并可以通過RS-485接口將數據傳送到其他監控系統。系統可以在電站其他地方設置遠程監控客戶端，使用電站內部的網絡就可以在遠端通過計算機監控系統向監測系統發指令，問訊并直接獲得實時參數、表格、趨勢曲線和圖片，實時獲取測溫主機測得的電纜實時溫度曲線測溫主機運行狀況，實現遠程監控及數據分析。


2.系統組成

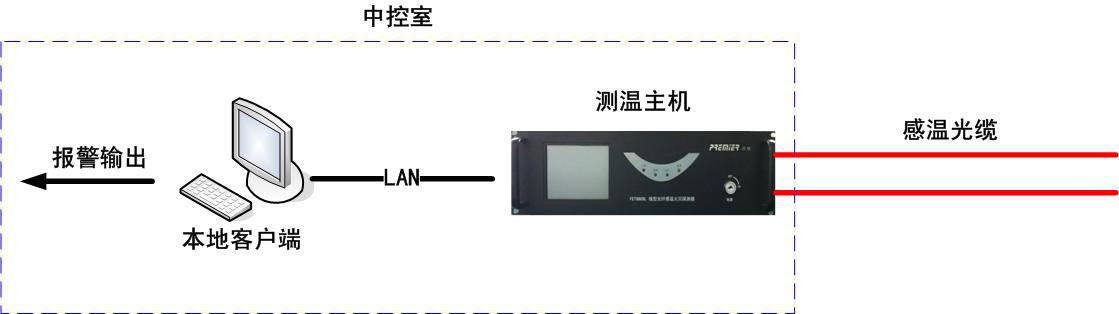

　　本系統由上位機工作站、光纖測溫主機、感溫光纜、測溫軟件。如下圖：


3.系統性能及特點
　　1.高可靠性
　　a)光纖測溫主機的主要光學器件如激光器、雪崩光電二極管等均采用國外知名品牌的產品，技術指標優良，穩定性好。
　　b)光纖測溫主機的通道切換核心器件“光開關”，采用了國際先進的MEMS（微機電）光開關，切換壽命可達109次，是傳統機械式光開關的壽命的100倍。
　　c)光纖測溫主機采用低功耗無風扇設計，測溫主機的功耗不大于20W。
　　d)采用嵌入式設計，體積小，系統穩定，不存在插卡式采集卡，硬盤，內存條等活動易損部件。
　　e)光纖測溫主機的系統采用了工業級嵌入式Linux操作系統，運行穩定可靠，不易受病毒感染和入侵，不易出現系統死機、崩潰等異常現象，保證系統長期運行。
　　f)人機交互界面軟件均為公司自主開發，軟件直觀、易操作，占用系統資源少，可根據用戶需求進行優化。
　　g)采用專利技術（200820005284.3）的實現遠程無人值守的火災探測、預警、報警、聯動解決方案及短信報警功能。
　　h)整套系統通過了國家消防電子產品質量監督檢驗中心的《線型光纖感溫火災探測器》（GB/T21197-2007）的型式檢驗，有力的驗證了系統的可靠性和穩定性。
　　2.環境實用性
　　感溫光纖具有抗電磁干擾、抗腐蝕、抗震動、阻燃、防爆、絕緣強度高等特點，可工作在高溫、高濕、污穢嚴重等惡劣環境中。
　　3.開放性
　　分布式光前溫度探測系統，提供高度開放的通信接口，可向用戶免費開放系統的通信協議，開放的協議可滿足綜合監控系統進行系統集成的需求，并且可以配合其它用戶完成綜合監控系統集成平臺的開發工作。如用戶希望光纖火災探測系統使用地鐵自有的通信規約，公司也可配合完成相關開發工作。
　　4.易維護
　　系統具有強大的自我診斷功能，可以及時準確的指示故障位置。對于感溫光纖進行實時在線監測，如發生感溫光纖受損或斷裂的情況，系統會及時發出故障報警信息，告知用戶故障點的準確位置信息，用戶將位置信息告知廠家，廠家對故障點的光纖進行熔接即可修復。
