1.系統概述
　　隨著社會經濟的不斷發展，電力供應對社會各行業的價值日益重要，是社會發展的關鍵命脈之一，電力供應及其可靠運行已經成為各國的重要國家戰略。電力系統包括發電、輸電和變電三大重要環節。
　　水泥廠及其它大型廠礦內部大量的動力電纜和控制電纜分布在電纜溝、電纜橋架、電纜夾層內，輸煤皮帶的溫度監控。各種電纜尤其是高壓動力電纜，其負載過大、電纜接頭老化等原因會導致溫度升高，溫度過高容易引起火災，導致發電業務中斷。集中敷設的電纜起火影響范圍將更廣、修復時間更長、造成的損失更大。用在線測溫技術，實時自動采集電纜表面溫度，在溫度過高之前及時、準確的監測溫度變化并發出預警，使管理者有充分的時間采取相應的措施，避免事故發生。
　　為此，迅捷光通科技有限公司適時地開發出線型光纖感溫火災探測系統，實時對電纜進行溫度監測，并進行預警和報警。該系統采用了全光纖傳感無源測溫方式，消除了監測系統自身的安全隱患，極大提高了監測系統對電力溫度監測的可用性。該光纖測溫系統被很多煤礦、電廠、大型廠礦和供電公司使用，大大降低了火災事故的發生，真正地做到防患于未然，符合電力行業“安全第一，預防為主”的安全思想。

2.系統組成


　　迅捷光通科技有限公司基于分布式光纖傳感技術研制開發的新型火災探測系統，通過實時檢測感溫光纜中背向散射光信號強度隨溫度的變化情況，實現對電纜溫度的連續在線監測和火災報警。該系統主要由感溫光纜、測溫主機、工控機、上位機監控軟件、火災報警控制器、遠程通信模塊等組成，如圖1所示。沿電力電纜部署感溫光纜，光纜覆蓋距離2KM、4KM、8km，測溫主機為2通道、4通道、8通道。測溫主機的輸出信號送到上位機進行集中顯示和報警輸出，并可以送到火災報警控制器進行告警和消防聯動。如果要在遠端集中監控所有測溫主機，每個測溫主機側要增加遠程通信模塊，方便遠程進行集中監控。

3.報警和報警控制器

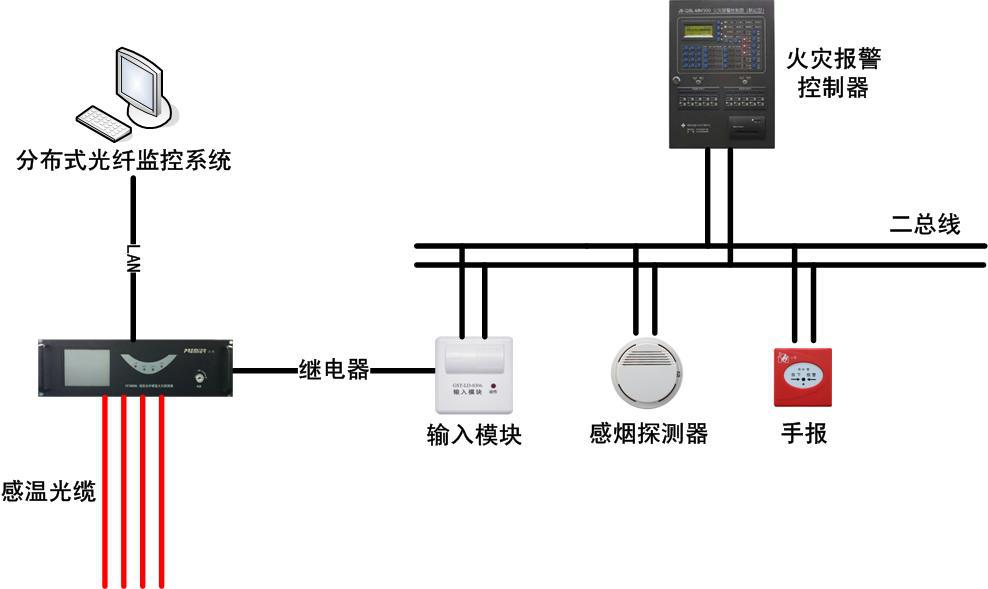

　　測溫主機通過RS485接口與報警輸出設備（FTA-6032A）相連，報警輸出設備接收來自測溫主機的報警指令，對指令進行解碼后控制相應的繼電器動作；繼電器輸出信號經協議轉換模塊轉化為二總線接口，再連接到火災報警控制器。報警控制器可以發出聲光報警，同時可對多個不同類型的設備如通風、噴淋等進行聯動控制，實現自動消防滅火?；馂膱缶刂破骱蜏y溫主機一起安裝在廠礦設備機架上，采用220V交流供電。

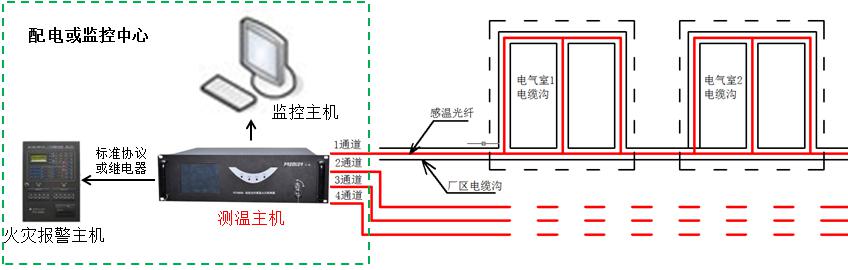

　　對于安裝位置遠離監控中心的測溫主機，可以借助光纖通信網絡將測溫主機的溫度數據、報警數據傳輸到控制中心。在測溫主機端，遠程通信模塊將測溫主機輸出的以太網電信號轉換成光信號，再上傳進入光纖通信網絡；在監控中心端，通過遠程通信模塊將對應信道的光信號轉換成電信號，送到監控計算機，實現溫度監測數據、報警信息的遠程集中監控,線型光纖測溫系統組網圖如下：
