測溫原理
光纖光柵感溫火災探測系統是基于光纖光柵的溫度傳感技術，利用光纖光柵反射光信號的中心波長對溫度的敏感特性，實現對溫度變化的精確測量。

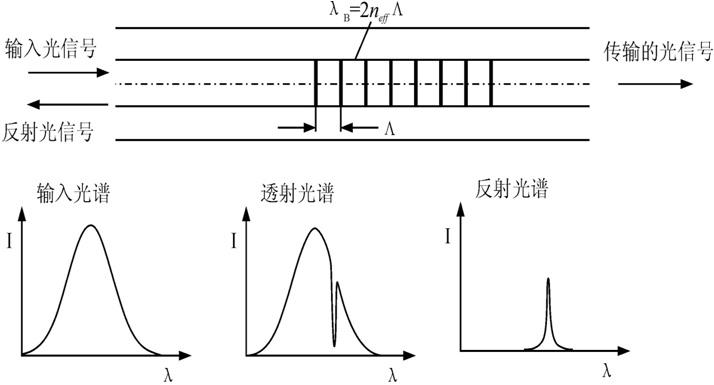

圖1 光纖光柵溫度傳感原理
光柵是光纖經過特殊的加工處理以改變其折射率，使其只對特定的波長進行反射。這樣，一個寬譜的入射光經過光纖光柵后，只有滿足波長匹配條件的極小譜寬的光信號被反射，其余波長的光信號透射進入下一個光纖光柵。當環境溫度變化時，光纖光柵的反射光中心波長會隨之改變（溫度越高，波長偏移量越大）。通過對待測光柵的反射光中心波長進行數字化精確測量，即可獲得該光柵位置的環境溫度，如圖1所示。
整個光纖光柵傳感系統如下圖所示。光源發出寬帶光譜，經耦合器輸出到分路盒，由分路盒將光信號均分為12路分別送到各個光柵處。每個光柵反射不同波長的光信號，經耦合器傳輸?shù)焦庾V分析模塊。通過光譜分析模塊進行光譜掃描采集，可得到各光柵反射的光信號的中心波長值，CPU處理單元根據各中心波長值即可算出對應光柵測得的實際溫度。這些溫度值可以輸出顯示，超過設定閾值的溫度值將送到報警單元。
產品應用

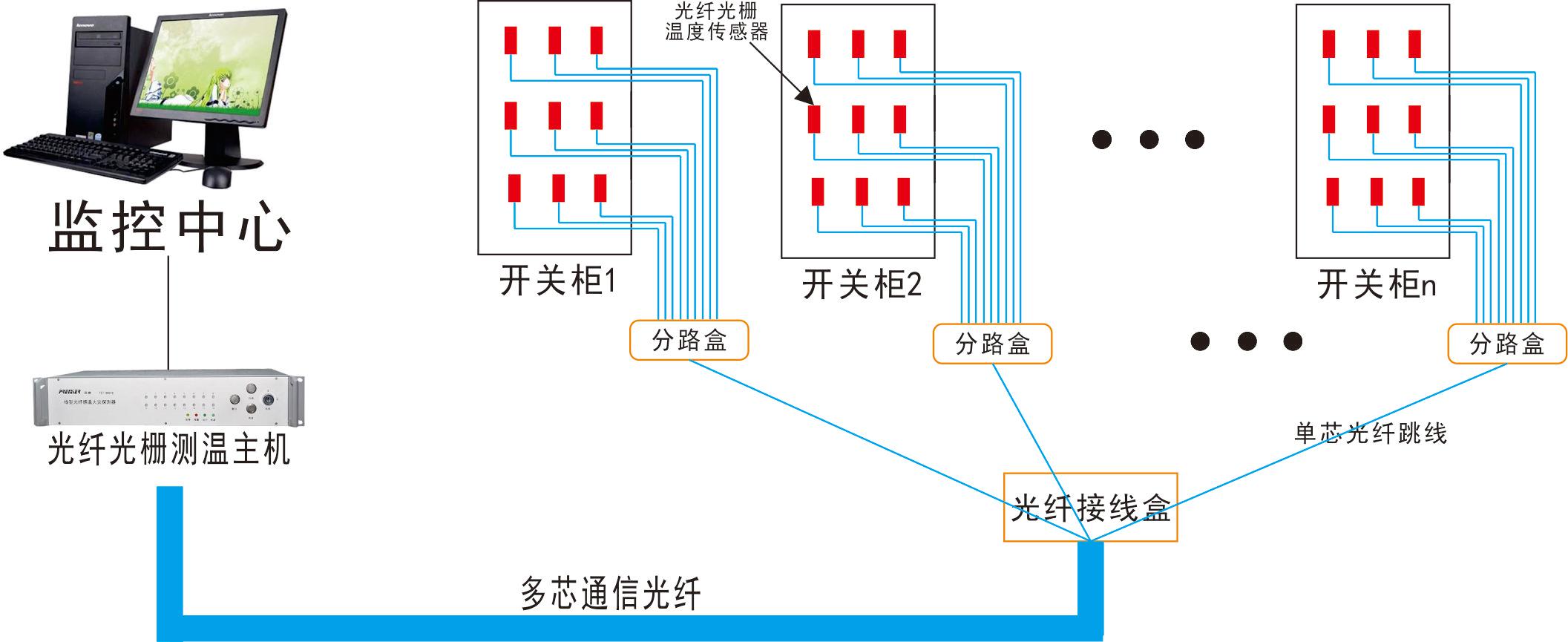

高壓電氣設備光纖光柵溫度在線監測系統主要由光纖光柵解調儀和光纖光柵傳感器組成。通過多路光纜，將傳感器連接起來構成電氣設備溫度監測網絡，通過以太網連接設備將光柵解調儀、上位機等構成溫度監測預警管理系統，并可實現系統互聯，溫度數據實時共享的功能。監測裝置的終端設在各變電所高壓電纜沿線接頭等重要部位、高壓電纜頭等需要監測的地方。
